Antenna Cornutella (o Antenna Cornuta)
Questa antenna l'ho costruita per iniziare ad usare la radio Kenwood TS-2000 sulle frequenze dei 2 metri; era dicembre 2023, e visto il freddo che c'era fuori, ho deciso di chiedere al mio amico Franco (I5FBP) uno schema semplice per poter iniziare a costruire un'antenna per i 2 metri, e modulare sul ponte radio R7 Alfa gestito da ARI Valdarno, situato sul monte Secchieta, QTH JN53rp, ed operante sui 145,787.50 MHz, tono 79.7 Hz, Offset - 600 KHz, senza andare sul tetto e fare buchi per il passaggio cavi, visto il clima esterno. Grazie a questa antenna, trovando la posizione giusta davanti alla finestra, ho un ROS di 1:1 sulla frequenza del ponte radio, e riesco a modulare correttamente.
Materiale occorrente:
- Due grucce metalliche (quelle che vi danno in lavanderia quando andate a ritirare i capi lavati)
- Alcune fascette da elettricista
- Un mammut per connessioni elettriche (un pezzo da due connessioni)
- Cavo RG58 o RG213 (3,45 metri)
- Un connettore PL259 per la connessione alla radio

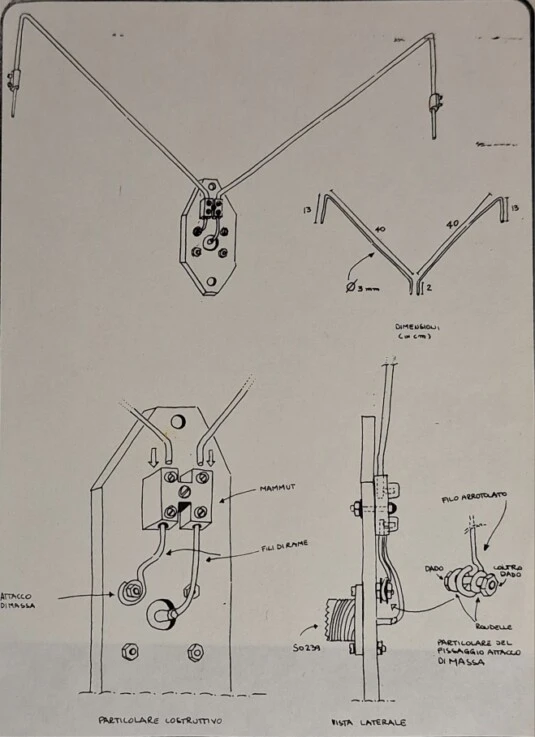

Di seguito lo schema elettrico passatomi dal mio amico Franco (I5FBP):

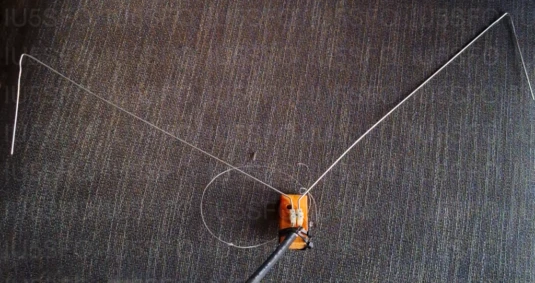

Ed ecco la realizzazione pratica. Con soli 5 Watt di potenza raggiungo tranquillamente il ponte radio R7 Alfa della sezione ARI Valdarno.
Antenna J-Pole per lunghezza d'onda 70 cm (430 MHz)
Questa antenna consente di ricevere/trasmettere nel range di 430 - 438 MHz con un basso livello di onde stazionarie, che ho costruito con l'aiuto del collega Franco I5FBP.
Materiale occorrente:
- una barra di alluminio anodizzato a forma quadrata da 2 metri acquistabile in un qualsiasi negozio di bricolage
- un connettore SO239 da pannello
- Una piastrina di alluminio di 4 cm per 2 cm
- Un rettangolo di plastica o bachelite da 4 cm per 1 cm
Tagliare la barra di alluminio per ricavare due pezzi rispettivamente di 65,5 cm, e l'altro di 18,5 cm; il pezzo da 18,5 cm deve essere fissato alla piastrina di alluminio rispettivamente ad una altezza di 16 cm partendo dal basso del pezzo da 65,5 cm, mediante rivetti; ricordarsi di limare un po' il punto dove verrà fissata la piastrina per togliere la parte anodizzata e permettere la conduzione del segnale; installare il rettangolo di plastica tra i due pezzi nella parte alta, per consentire di fissare bene la distanza tra i due pezzi che deve essere di 2 cm, come da foto sotto. Io ho isolato i rivetti dei fissaggi e il connettore SO239 con della colla a caldo, per riparare il tutto dalle intemperie.
Risultato ottimo segnale e modulazione in FM da 430 a 438 MHz, con ROS massimo 1:2.
Antenna J-Pole 70 cm 430 438 MHz

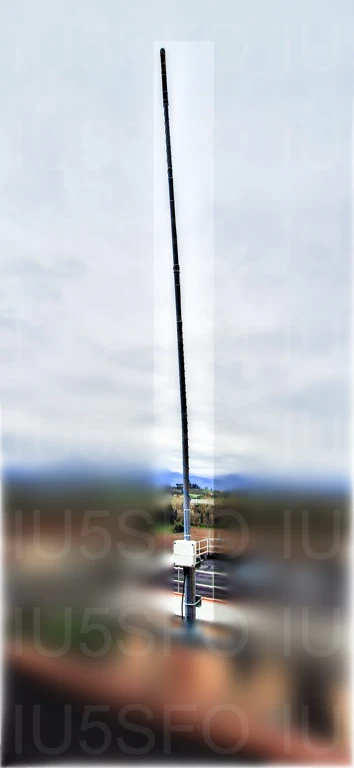

Antenna verticale con materiale plastico per lunghezza d'onda 40 metri (7 MHz)
Questa antenna è a basso costo, probabilmente il componente più costoso lo si può trovare nella barretta di ferrite per la costruzione del BALUN.
Consente di modulare sulla lunghezza d'onda dei 40 metri con ROS massimo di 1:1.5.
Materiale occorrente:
1) Due tubi da idraulica, in plastica, della lunghezza di due metri ciascuno, con diametro standard che si possono trovare in negozi di bricolage
2) Due pali di legno da inserire nei tubi di plastica al punto uno (quindi di diametro leggermente inferiore ai tubi di plastica)
3) Un tappo per il tubo di plastica
3) Almeno 20 metri di cavo elettrico da 220 volt
4) Una scatolina da impianti elettrici da esterno
5) Un connettore SO239
6) Una barretta di ferrite, di quelle da vecchie radio AM vanno bene, della lunghezza di circa 13 cm
7) Materiale di ferramenta (viti, dadi, etc...)
8) Saldatore e stagno per saldare
Costruzione:
Ho unito i due tubi di plastica da due metri per farne uno di quattro metri totali, ed inserito i pali di legno all'interno del tubo di plastica di quattro metri per rinforzarlo; ho inserito il tappo nella parte alta del tubo per evitare che entri l'acqua piovana, e contornato di silicone; in attesa che il silicone si secchi ho aperto la scatola da impianti elettrici ed ho iniziato a costruire il BALUN, grazie al collega Franco I5FBP.
Ho forato la scatola per fissarci il connettore SO239, e con la colla a caldo ho effettuato l'isolamento per le intemperie; all'interno ho avvolto un cavo elettrico rosso/nero per 13 spire in una barretta di ferrite, connesso al connettore SO239 e dalla parte opposta ho saldato il filo su una vite fissata poi con un dado; chiusa ermeticamente la scatola, ho provveduto a fissarla al tubo di plastica, un po' distante dalla base del tubo di plastica per consentire il fissaggio del tubo di 4 metri ad paletto da parabola televisiva fissato sulla ringhiera della terrazza; prima di fissarlo bene ho iniziato ad avvolgere il cavo elettrico di 20 metri al tubo di plastica seguendo lo schema seguente:
dal BALUN ho steso il cavo elettrico per un metro; poi ho avvolto il cavo per un metro e mezzo facendo spire distanti circa 2 centimetri; aiutandomi con delle fascette da elettricista ho fissato le parti di cavo che avevo già sistema sino ad ora; a questo punto ho iniziato ad avvolgere il cavo facendo spire non distanziate, fino alla fine del cavo, isolando la fine con del nastro isolante, per le intemperie, e fissandolo con una fascetta di plastica.
Una volta messa sul paletto ho iniziato a fare prove di trasmissione con la radio, accorciando il cavo di mezzo centimetro alla volta, fino a trovare un valore di ROS accettabile. Una volta installata, ho ottenuto buoni risultati anche sulle bande dei 20, 15, e 6 metri; funziona anche sui 10 metri ma necessità di un po' di adattamento, infatti la uso anche con le radio CB:

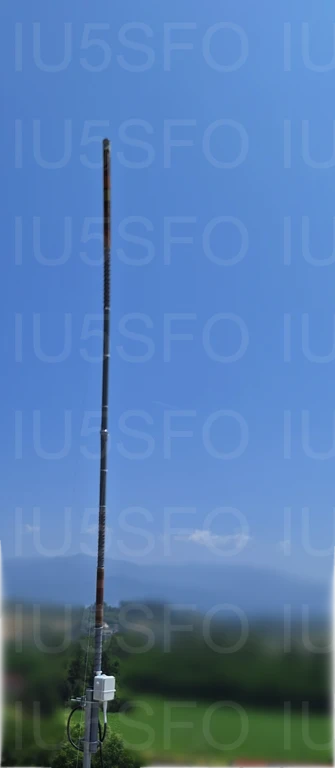

Antenna verticale con materiale plastico per lunghezza d'onda 80 metri (3.5 MHz)
Questa antenna è costruita in maniera simile a quella vista sopra per la lunghezza d'onda dei 40 metri; occorre più file elettrico (40 metri, essendo mezz'onda). Al centro dell'unione dei due tubi di plastica vi è sempre un metro di cavo elettrico dritto, per la massima irradiazione; la taratura si esegue togliendo o aumentando le due bobine in alto e alla base, fino a trovare un ROS accettabile:
